在數字世界，用戶存儲在SSD上的數據最終會被保存至非易失性存儲介質，而存儲介質的特性直接影響SSD的主控和固件設計。NAND Flash是當前電子設備中常見的非易失性存儲介質。在上一篇文章中，我們介紹了NAND Flash技術的演進歷程和未來探索方向（點擊查看），本篇文章將繼續為大家講解NAND Flash的基本原理和特性。

1、NAND Flash存儲單元及操作原理

NAND Flash的基本存儲單元是浮柵（Floating Gate）或電荷捕獲（Charge Trap）。以傳統閃存的浮柵晶體管為例，在源極（Source）和漏極（Drain）之間電流單向傳導的半導體上形成存儲電子的浮柵，它使用導體材料，上下被絕緣層包圍，存儲在浮柵極的電子不會因?yàn)榈綦姸А?/span>

存儲單元操作原理：通常將浮柵極里面沒有電子的狀態用“1”來表示，存儲一定量電子的狀態用“0”表示。

寫操作：在控制極施加一個大的正電壓，在控制極和襯底之間建立一個強電場，使電子通過隧道氧化層進入浮柵。

擦除操作：在襯底加正電壓，控制極和襯底之間建立一個反向的強電場，把電子從浮柵中“吸出來”。

讀操作：在控制極施加參考電壓使源極和漏極導通，確定存儲單元的導通狀態，從而讀取出存儲的信息。

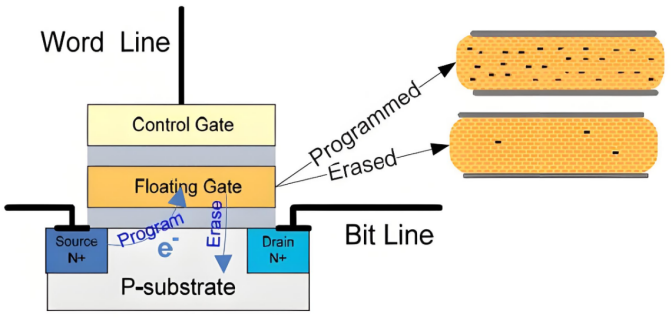

存儲單元結構示例圖

在擦寫過程中，需要在控制極與襯底之間建立強電場。隨著擦寫次數增加，隔離浮柵極電子的隧道氧化層效果逐漸減弱，導致電子進出浮柵極變得更容易，從而可能引發“0”、“1”翻轉。因此，閃存存在擦寫次數限制，通常用擦寫次數（Program & Erase Cycle, PEC）來衡量閃存的壽命。讀操作時施加的電壓較低，不足以損傷隧道氧化層，不會影響閃存壽命。

2、NAND Flash存儲模式

如果用一個存儲單元有無電子來區分“0”和“1”，則這種每個存儲單元存儲1位數據的閃存稱為SLC（Single Level Cell）。在通過邏輯方式提升存儲密度的過程中，先后出現了SLC、MLC、TLC和QLC等類型的閃存。

具體來說，存儲1位數據的閃存稱為SLC，存儲2位數據的稱為MLC（Multiple Level Cell），存儲3位數據的稱為TLC（Triple Level Cell），而存儲4位數據的稱為QLC（Quad Level Cell）

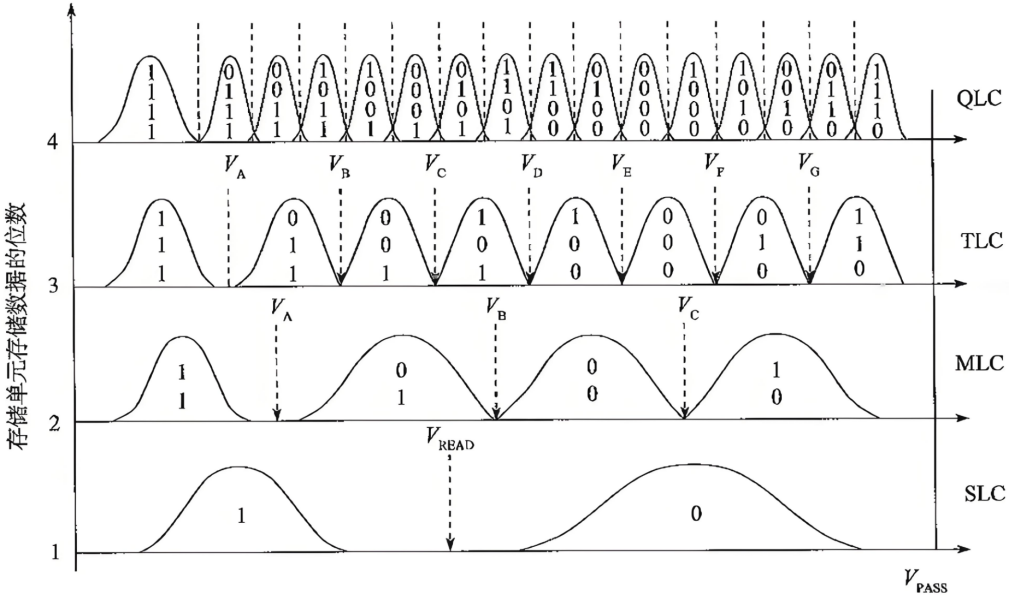

不同類型閃存的閾值電壓分布示例圖

對于SLC，判斷存儲單元的數據是“0”還是“1”，只需在控制極施加V_READ電壓；若晶體管導通則為“1”，否則為“0”。MLC、TLC和QLC的讀取更復雜，需要多次讀取才能確定數據，讀取次數越多，所需時間越長，這是提升存儲密度的代價之一。

此外，存儲密度提升還會降低寫入性能。每個存儲單元存儲的位越多，編程狀態越精細，即往浮柵極注入電子的控制越精細。

隨著狀態增多，數據對電子流失變得更敏感，而電子流失與隧道氧化層強相關：隔絕效果越好，電子就越不容易丟失；反之亦然。雖然提高存儲密度能存儲更多位數據，但會帶來性能下降、可靠性降低和壽命縮短等問題。

3、NAND Flash閾值電壓分布圖

每個存儲單元對應一個閾值電壓，當控制極施加的電壓大于該閾值時，晶體管導通；否則，晶體管截止。通過統計某個閃存頁或字線在不同閾值電壓下的存儲單元數量，并繪制成圖，就可以得到閾值電壓分布圖。

以一個編程好的MLC閃存頁的閾值電壓分布圖為例，橫坐標表示閾值電壓，縱坐標表示每個閾值電壓對應的存儲單元數量。包含不同電子數的存儲單元對應不同的閾值電壓，只要落在同一范圍內，它們便屬于同一狀態。

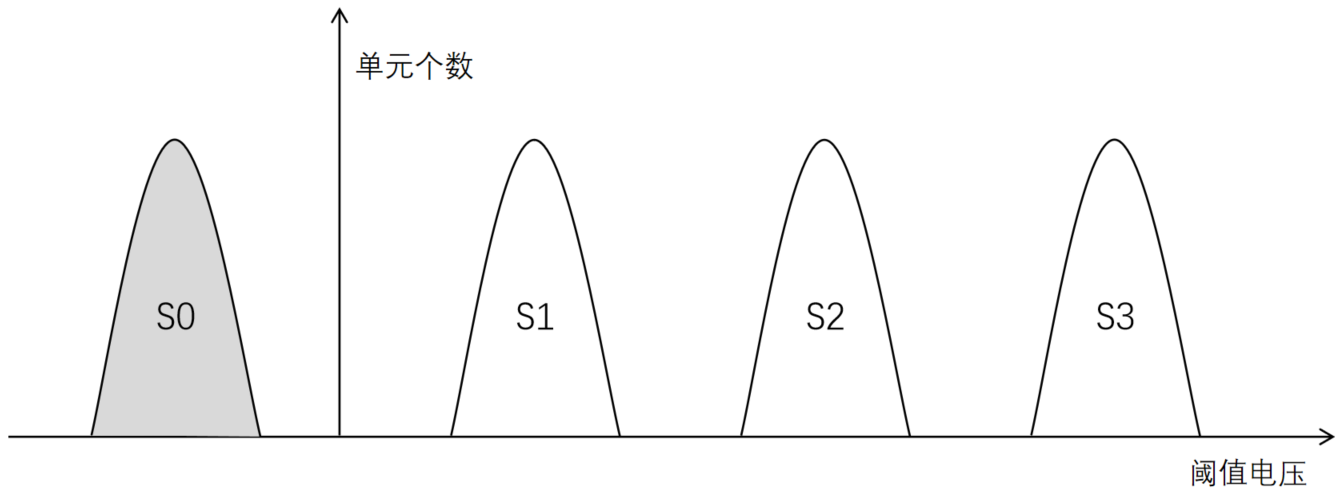

MLC閾值電壓分布示例圖

為了正確讀取數據，我們希望各個狀態的閾值電壓與讀參考電壓不重疊，否則會導致誤判。如下圖所示，若狀態S2向左偏移（無色到深色），其閾值電壓與讀參考電壓V_R2部分重疊；如果仍用V_R2判斷是否導通，那么處于狀態S2的某些存儲單元可能會被誤判為S1，從而導致數據讀取錯誤。

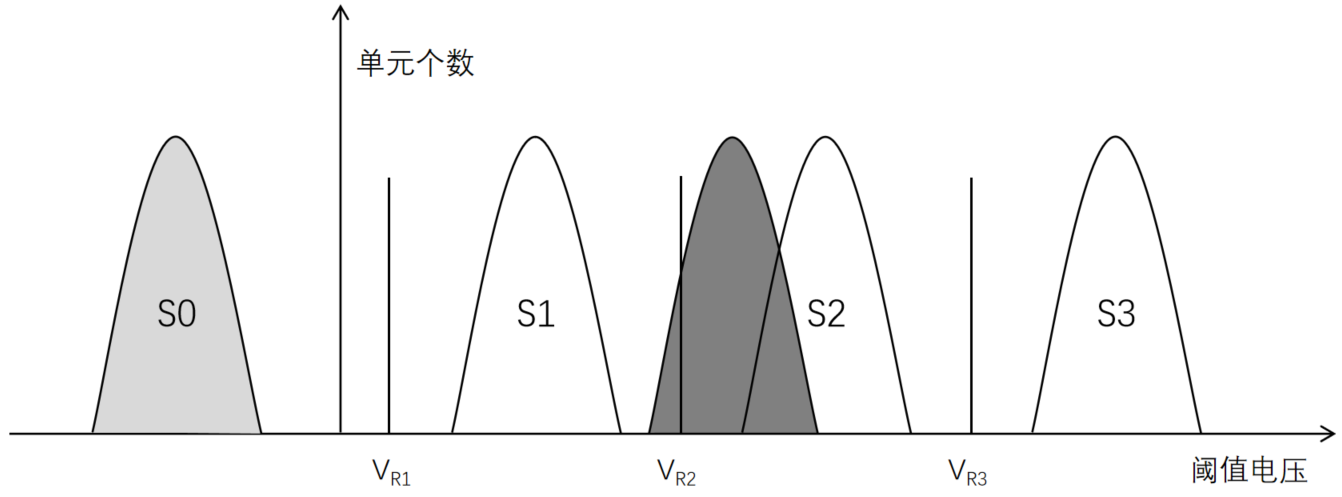

閾值電壓分布左移示例圖

存儲狀態之間的距離越寬越好，這表示允許更多電子的意外流失或注入，從而提高閃存的容錯性。然而，隨著每個存儲單元存儲位數的增加，狀態數也增多，導致各狀態之間的間隔縮小，閃存的容錯率降低，可靠性變差。

閾值電壓分布圖的繪制具有重要意義。首先，它將抽象的閃存具象化，便于具體分析與閃存相關的問題。其次，它可以幫助調試閃存故障。例如，閾值電壓整體左移表明數據丟失是由于電子流失；右移則可能是意外注入電子；如果最右邊的“峰”缺失，則可能是由于異常掉電。

4、閃存可靠性問題

閃存的一般可靠性問題包括磨損、讀干擾、寫干擾和數據保持等。

--磨損

閃存塊的磨損程度通過擦寫次數（PEC）衡量，其實際使用壽命與糾錯算法強相關。隨著擦寫次數增加，浮柵極數據的可靠性降低，當出錯數據超出控制器的糾錯能力時，閃存將不可用。為應對磨損問題，SSD固件通常采用磨損均衡算法，使所有閃存塊均攤寫入，避免某些塊頻繁擦寫，導致SSD過早出現過多壞塊而失效。

--讀干擾

在讀取閃存頁時，為確保順利讀取目標頁，需要在其他字線（Wordline，WL）上施加V_PASS電壓，這會導致這些WL上的晶體管發生輕微“編程”。隨著讀取次數增加，越來越多的電子進入浮柵晶體管，最終可能導致位翻轉（由1變?yōu)?）。當翻轉的位數超出糾錯引擎的能力時，用戶數據可能會丟失。雖然讀干擾本身不會影響閃存壽命，但為解決讀干擾而進行的數據刷新操作會帶來額外寫入，導致寫放大，從而影響閃存壽命。

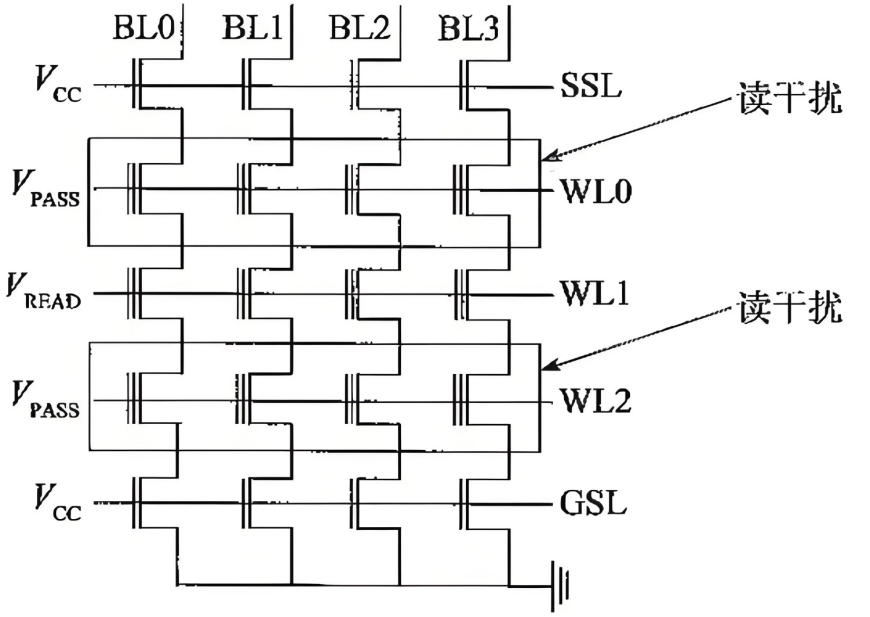

讀干擾原理示例圖

--寫干擾

寫干擾是指在編程某字線時，無需編程的存儲單元意外地被注入電子。當在控制極施加較大電壓對字線上閃存頁編程時，可能導致不需要編程或已編程到位的存儲單元意外注入電子，導致目標編程頁寫入錯誤數據。

--數據保持

數據存儲在晶體管中，浮柵極被絕緣體包圍，但隨著時間推移，存儲在浮柵的電子在本征電場作用下會透過絕緣體“逃逸”。尤其隨著隧道氧化層隔絕效果的逐漸減弱（擦寫次數增多），電子“逃逸”變得更容易。當電子逃逸達到一定量時，位“0”可能翻轉為位“1”。如果位翻轉數超出控制器的糾錯能力，用戶數據可能會丟失。數據保持期的長短不僅與擦寫次數有關（擦寫越多，保持期越短），還與溫度有關：溫度越高，數據流失越快。

NAND Flash作為核心存儲技術，其基本原理和特性已被廣泛認知。隨著人工智能、5G、物聯網等新興技術的發展，NAND Flash面臨許多可靠性挑戰。然而，這些問題可以通過一些手段加以克服。存儲領域的從業者正積極探索，持續更新NAND Flash的應用技術和新的可靠性解決方案。
