1、NAND Flash芯片結構
SSD是常見的基于NAND Flash的存儲器。SSD結構主要由NAND Flash和controller組成，其中NAND flash芯片結構從小到大依次是Page→Block→Plane→LUN（Die）→NAND Flash。下圖展示了1Tb TLC NAND閃存中LUN的結構圖，包括6個Plane，每個Plane由363個Block組成，每個Block由4176個Page組成。同一條WL上所連接的存儲單元（Cell）共同組成Page，Page是NAND閃存中讀寫操作的最小單位；共用基底的若干個WL共同組成Block，Block是擦除操作的最小單位。

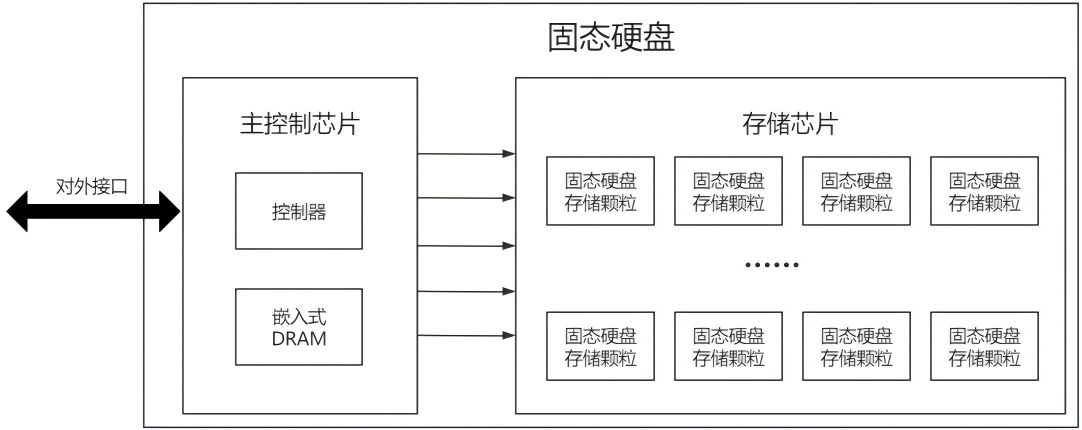

SSD結構示例圖

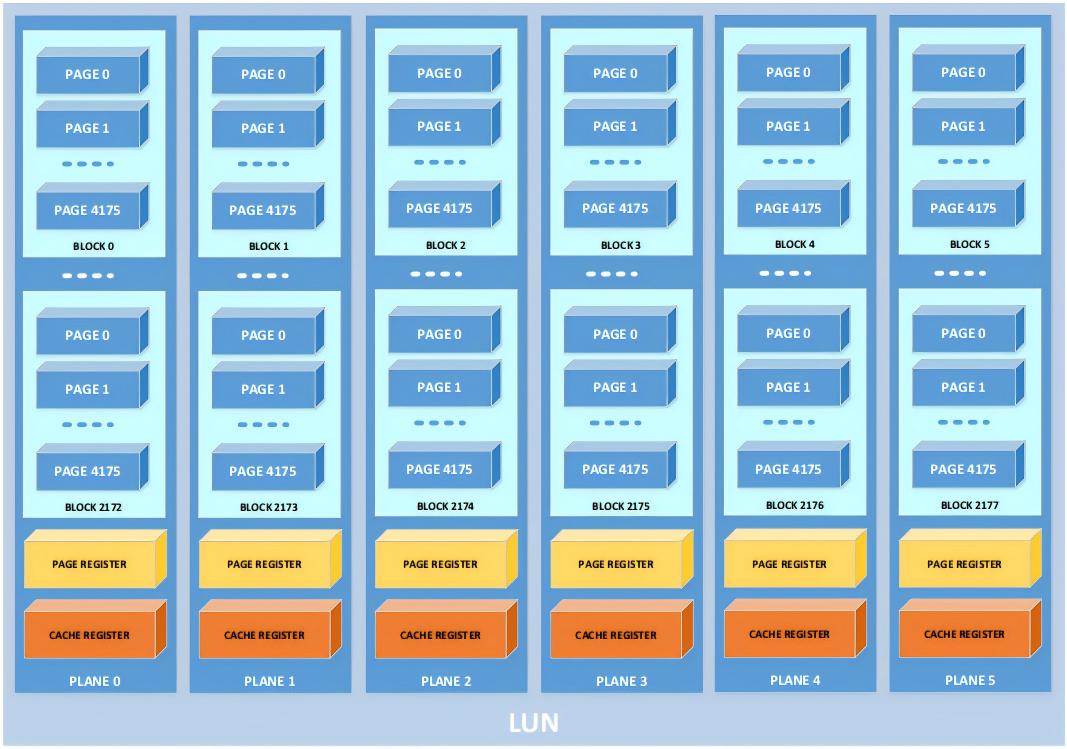

NAND Flash中LUN的結構圖
2、NAND Flash的數據存儲方式

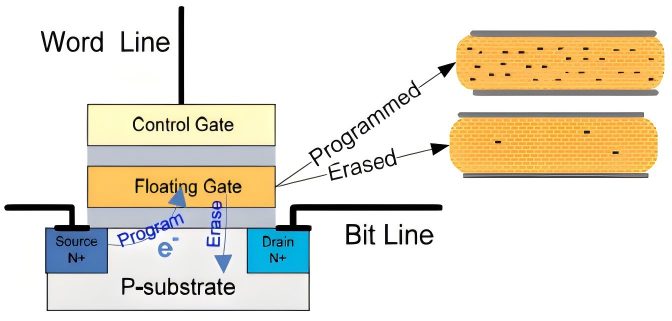

浮柵（Floating Gate）結構在1967年由貝爾實驗室的Kahng和施敏發表，這一發明是其后幾十年閃存技術的基礎。NAND 閃存基于浮柵晶體管，通過存儲的電荷量來表示數據。NAND閃存由閃存單元組成，每個單元包含一個浮柵晶體管（目前3D NAND多為Charge Trap）、一個控制極、一個源極和一個漏極。
當浮柵充電時，它被識別為Program（編程）狀態并標記為“0”；當浮柵沒有電荷時，它被識別為Erase（擦除）狀態并標記為“1”。根據每個單元Cell存儲的位數，NAND閃存類型分為SLC、MLC、TLC和QLC。
SLC（Single-Level Cell）：每單元僅存儲1bit信息，即0或1。由于每個單元只有兩種狀態，SLC存儲密度較低，但讀寫速度和穩定性出色，成本也最高。
MLC（Multiple-Level Cell）：每單元可存儲2bit信息，有四種狀態：00、01、10、11。相較于SLC，MLC存儲容量更高，但擦寫壽命較短，讀寫速度也略遜一籌。
TLC（Triple-Level Cell）：每單元可存儲3bit信息，有八種狀態：000至111。TLC是目前最常見的閃存類型之一，其性能不及SLC和MLC，但成本較低，能夠滿足大多數應用需求。
QLC（Quad-Level Cell）：每單元可存儲4bit信息，有十六種狀態：0000至1111。QLC存儲密度高，成本低，但擦寫壽命短。

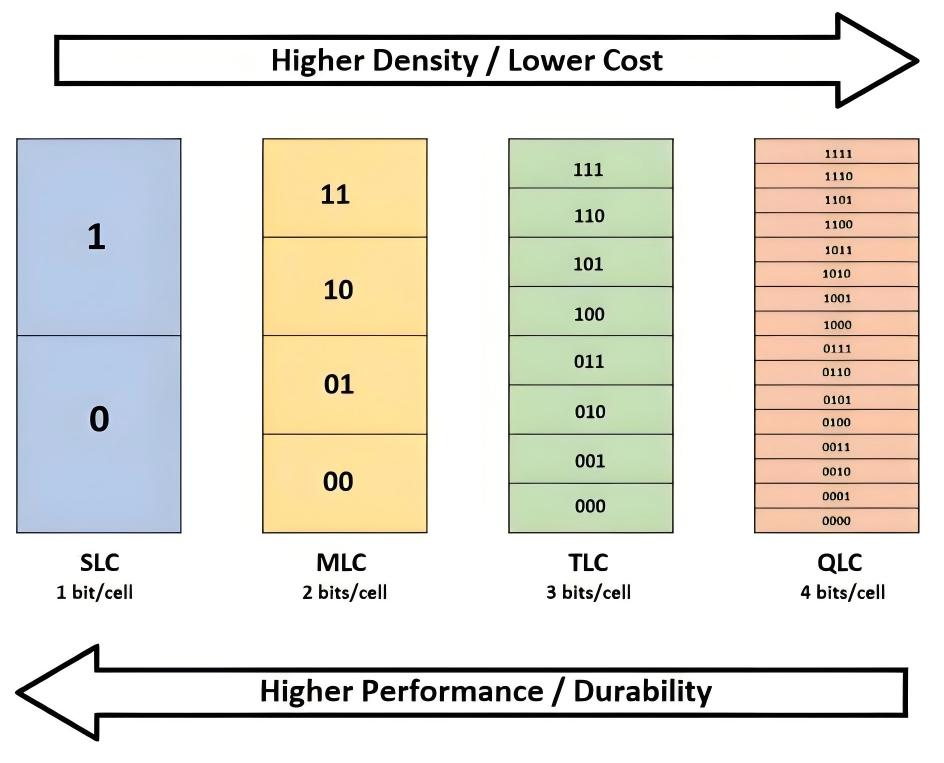

不同閃存類型的狀態劃分和編碼圖例
3、NAND Flash：從2D到3D的演進
1991年全球首個4MB NAND閃存問世，此后12MB NAND閃存、1GB NAND閃存、1GB MLC NAND閃存相繼推出，存儲技術飛速發展，存儲密度大幅提升。2D NAND技術通過不斷縮小制程來提高存儲密度，從早期的90nm工藝到后來的20nm甚至更小，取得了顯著進步。然而，隨著制程工藝不斷縮小，逐漸逼近物理極限，2D NAND性能提升遇到瓶頸:
· 平面微縮工藝的難度越來越大
· 電子隧穿效應以及相鄰存儲單元之間的串?dāng)_克服難度增加
· 制造成本急劇上升
這些挑戰促使存儲廠商尋求新的技術突破。2007年，東芝率先提出3D NAND結構，NAND閃存正式從2D時代進入3D時代。
2D NAND主流技術是浮柵（Floating Gate，F(xiàn)G），通過減小特征尺（(e.g. 20nm到16nm) 提高存儲密度；3D NAND主流技術是電荷捕捉（Charge Trap，CT），通過提高堆疊層數（e.g. 64L到96L）提高存儲密度。當前主流存儲介質是基于Charge Trap技術的3D NAND。

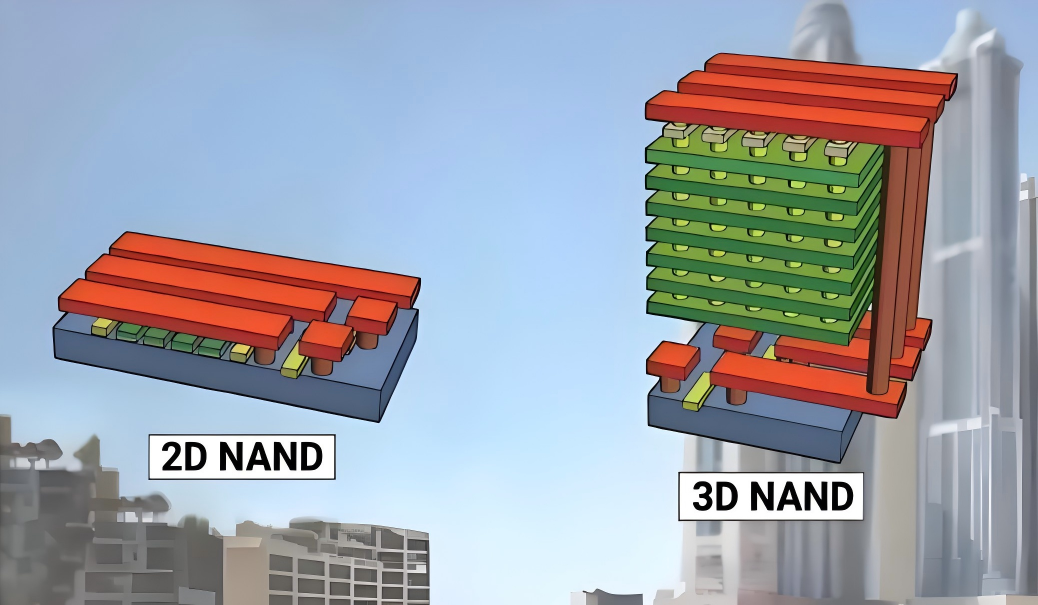

2D NAND與3D NAND對比圖例
3D NAND通過立體堆疊技術從24層、64層、128層發展到超過200層，顯著提高了存儲密度和容量。同時，采用更先進的NAND技術后，存儲器性能更優、能耗更低，每字節成本遠低于2D NAND。
--Multi-Stack工藝
Multi-Stack技術解決了3D堆疊工藝挑戰，但?隨著Stack層數增加，?單次先進刻蝕工藝實現通孔的難度也隨之增加，且Stack之間會產生額外可靠性問題。不同Layer間參數不同，可能導致單Block內tBERS/tPROG/tR差異加劇。
--PUC/Xtacking
存儲陣列外圍電路變得越來越復雜，導致存儲單元密度瓶頸以及工藝難度增加。傳統的外圍電路由臨近型外圍電路（Periphery Near Cell，PNC）逐漸向置底型外圍電路（Periphery Under Cell，PUC）和置頂型外圍電路Xtacking方向發展。
--I/O Interface
NAND閃存接口協議主要有ONFI和Toggle，兩者總線最大速率均超過3.0Gbps，并向更高速率演進。雖然總線速率的提升改善了數據傳輸時延，但命令和地址傳輸時延未見改善，導致系統總線利用效率下降，系統設計的挑戰也在進一步增加。
4、新技術與未來發展趨勢
隨著市場對數據存儲在速度、功耗、容量、可靠性等方面提出了更高要求，現有存儲技術面臨著新的挑戰，人們開始探索新的存儲方法。
目前新型存儲技術旨在集成SRAM的開關速度和DRAM的高密度特性，并具有閃存的非易失特性，主要探索方向有四種：相變存儲器（PCM）、鐵電存儲器（FeRAM/FRAM）、磁性存儲器（MRAM/STT-RAM）和阻變存儲器（ReRAM/RRAM）。這些新型存儲技術擁有一些共性，例如部分技術可通過工藝縮小尺寸以降低成本；無需使用閃存的塊擦除/頁寫入，從而大大降低寫入耗電，提高寫入速度。
盡管新型存儲技術研究已久，但目前尚不足以替代NAND閃存。然而，憑借超強性能、長壽命、可靠性、耐高溫等特性以及工藝技術的創新，新型存儲技術有望成為未來新一代的存儲選擇。
NAND閃存從最初的2D到如今的3D，甚至4D，層數不斷提高，從24層、36層、48層到96層、128層、176層、200多層，最近甚至規劃到了1000層，半導體從業者對技術的追求永無止境。未來，數據存儲技術將持續創新，在性能、容量和可靠性上不斷突破，為各行業帶來更優的數據存儲解決方案。
