無論是為了防止數據泄露，還是更改硬盤格式，我們通常會進行格式化操作。在Windows或Linux shell中對SSD進行格式化時，往往需要幾分鐘甚至幾十分鐘，這個時間通常與硬盤容量成正比。那么在這段時間里，SSD到底做了些什么操作呢？

為更好地理解本文，這里需要介紹一些SSD的工作原理。熟悉NVMe協議的讀者可跳過此部分。

· NVMe over PCIe數據傳輸原理

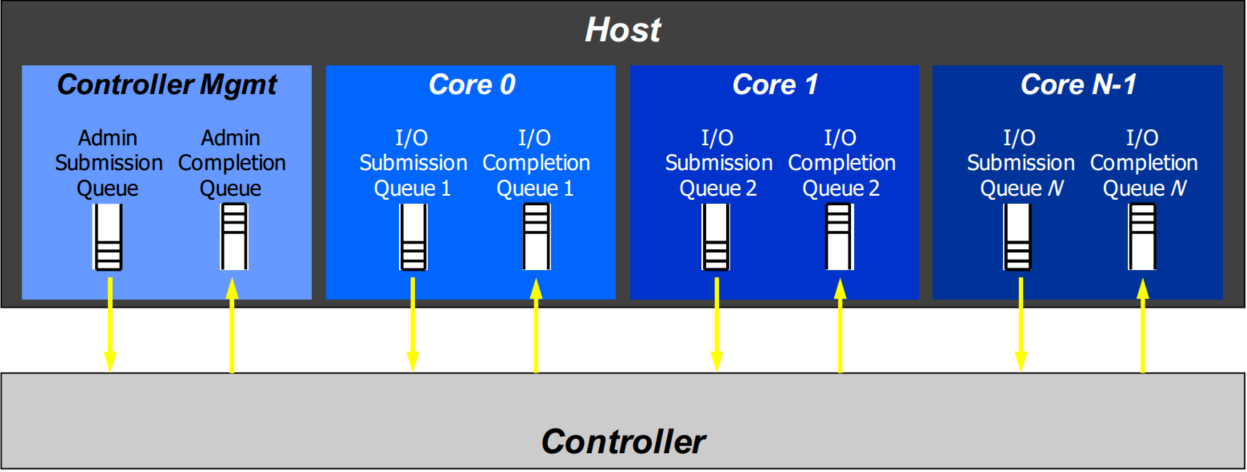

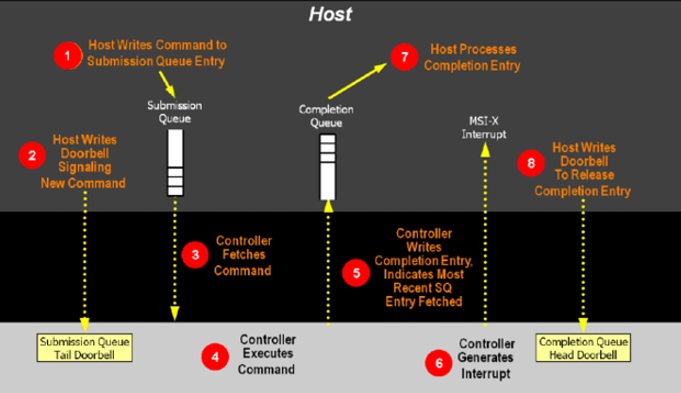

如圖所示，主機和SSD控制器（下文統一稱為“控制器”）通過隊列對（Queue Pair）進行管理命令（Admin Command）和IO命令（I/O Command）的交互。主機將命令提交到發布隊列（Submission Queue），控制器從發布隊列中獲取命令，執行完成后將命令完成消息提交到完成隊列（Completion Queue），主機從完成隊列獲取命令完成消息，認為此命令執行完成。

· LBA格式

如上圖所示，硬盤格式主要體現在三個方面：

1、Sector Size：圖中LBA n Data區域，表示硬盤進行讀寫操作時的邏輯塊大小（通常為512或4096字節）；

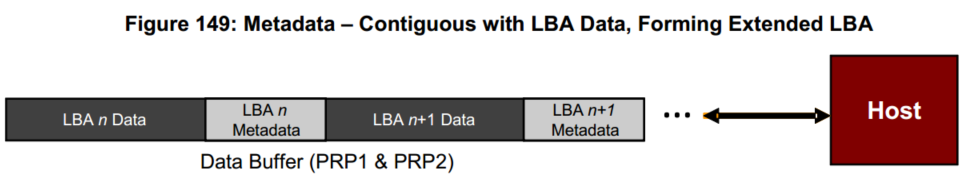

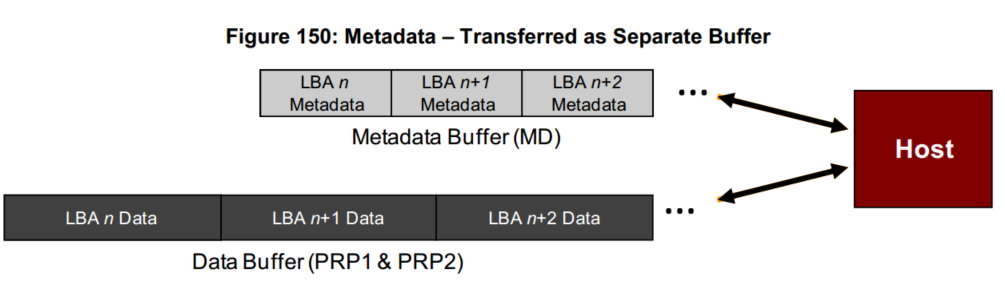

2、Metadata Size：表示主機允許攜帶的元數據大小以及Metadata的傳輸方式（如圖所示，Extend Buffer傳輸和Separate Buffer傳輸）；

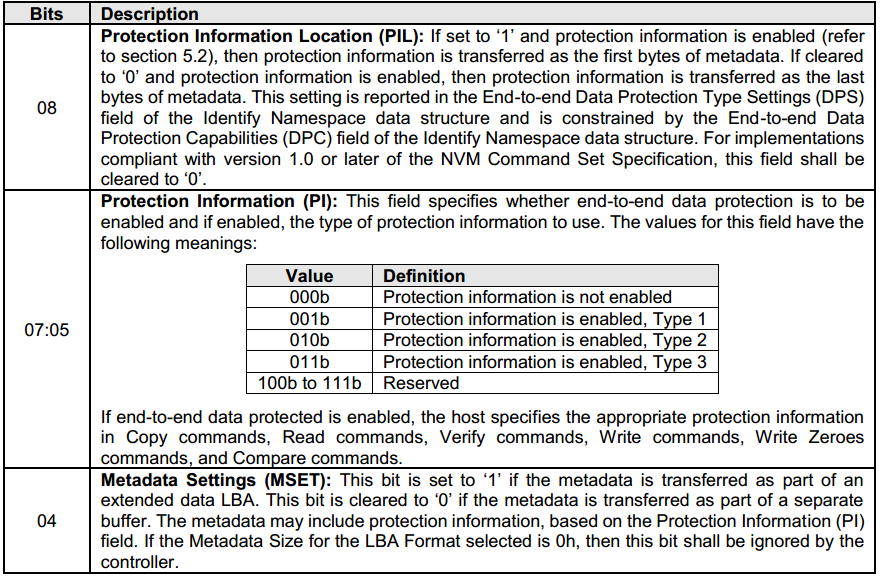

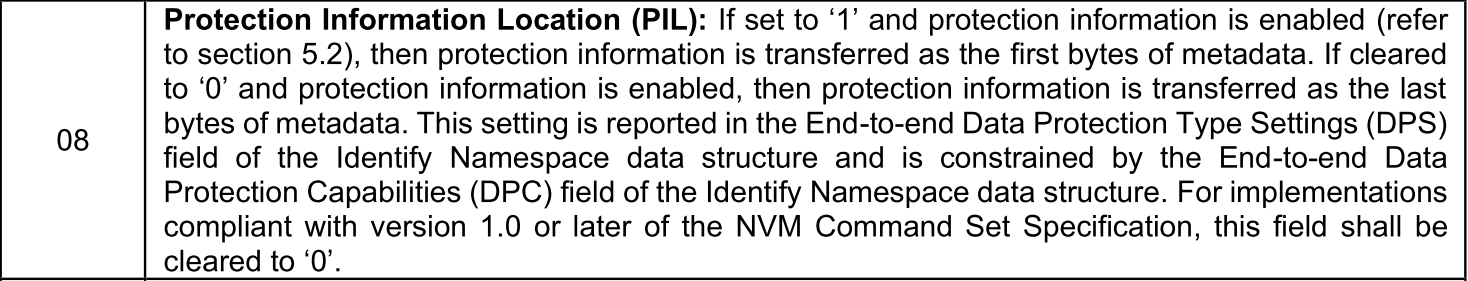

3、PI（Protection Information）：指是否有PI以及其在Metadata中的位置（在Metadata的起始字節還是末尾字節）。協議要求在1.0及以后的版本中，PI信息需放在Metadata的末尾字節。

在Linux下使用nvme list命令可以查看系統中的NVMe設備信息，其中紅框標注的字段表示當前硬盤的LBA格式：（1）Sector Size = 512B，Metadata Size = 0，沒有PI數據；

（2）Sector Size = 4096B，Metadata Size = 0，沒有PI數據。

了解上述基礎知識后，我們來具體看看控制器執行format時到底做了哪些操作。

1、命令參數的校驗

（1）目標NSID：是否支持FFFFFFFF NSID、目標NSID是否有效。

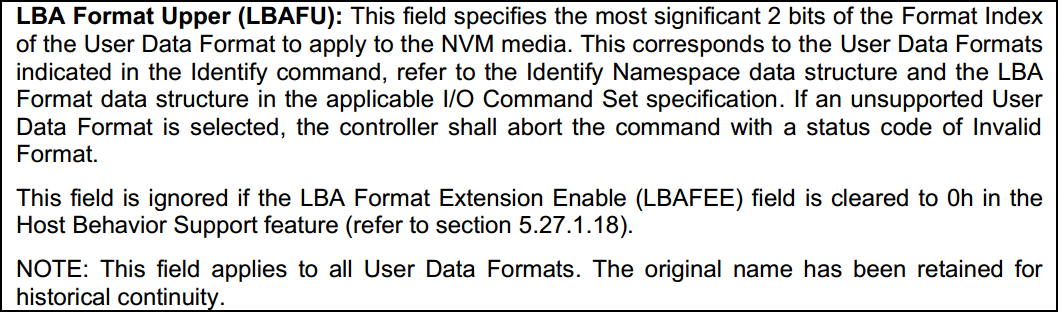

（2）目標LBA格式：在命令中，目標格式以數組下標的形式提供給控制器，由LBAFU和LBAFL共同組成，指向特定的目標格式。

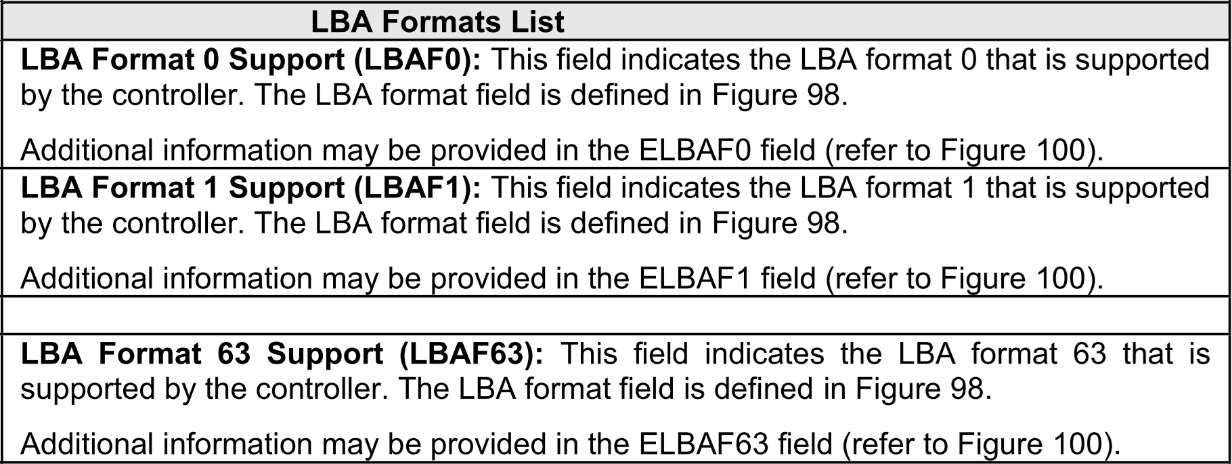

主機通過Identify命令從Namespace Identify數據結構中獲取名字空間支持的目標格式。最多支持64種格式，根據命令中組成的數組索引，可以在該結構中找到目標格式規定的Sector Size和Metadata Size。

（3）PI信息：PI信息通過Metadata傳輸，因此支持PI信息的前提是支持Metadata。

2、停止IO調度

如下圖所示的IO流程中，控制器在第3步時不再?gòu)陌l(fā)布隊列中獲取新的IO命令，但已經在控制器內存中的命令仍會繼續執行。

3、將用戶區數據全部落盤

IO數據經過主機內存和控制器內存這兩個易失性存儲后，才會寫入非易失性存儲NAND顆粒。在實際的固件應用中，控制器會先將主機下發的數據臨時保存在控制器內存中，只有在滿足一個PU（Program Unit）時，才會統一將數據刷新（FLUSH）到NAND顆粒中。在格式化時，如果主機下發的數據不滿足一個PU，就需要補充虛擬數據（dummy）以達到一個PU的大小，然后再進行數據落盤。

4、下發全盤擦除命令，將所有用戶數據擦除干凈。

5、使用新的格式重新初始化相關硬件和數據結構。

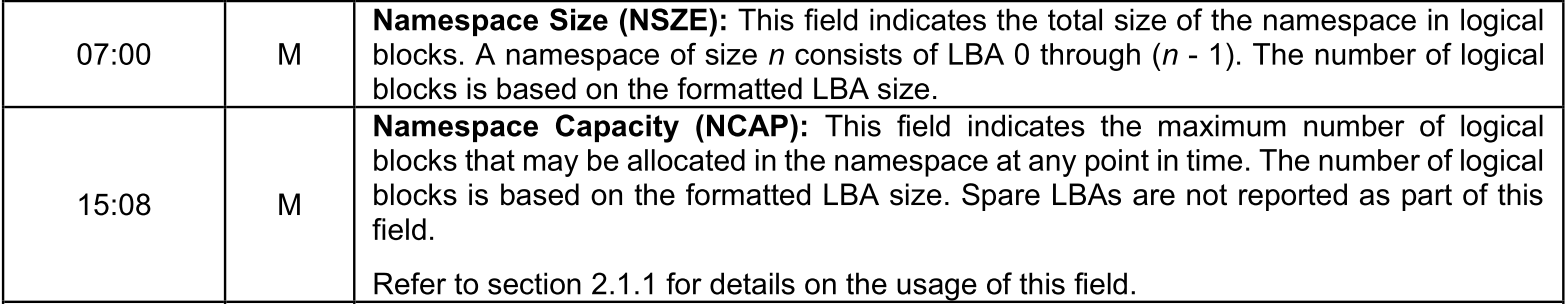

6、根據新的format格式修改Namespace Identify數據結構，如NSZE、NCAP和格式索引等屬性。

例如，當舊格式Sector Size為512字節，新格式為4096字節時，NSZE和NCAP描述的是以Sector Size為粒度的數量，因此需要將NSZE和NCAP分別除以8。

7、恢復IO調度，控制器將重新從命令發布隊列中獲取IO命令，并提交format結果到命令完成隊列。

在主機端執行format操作如下：

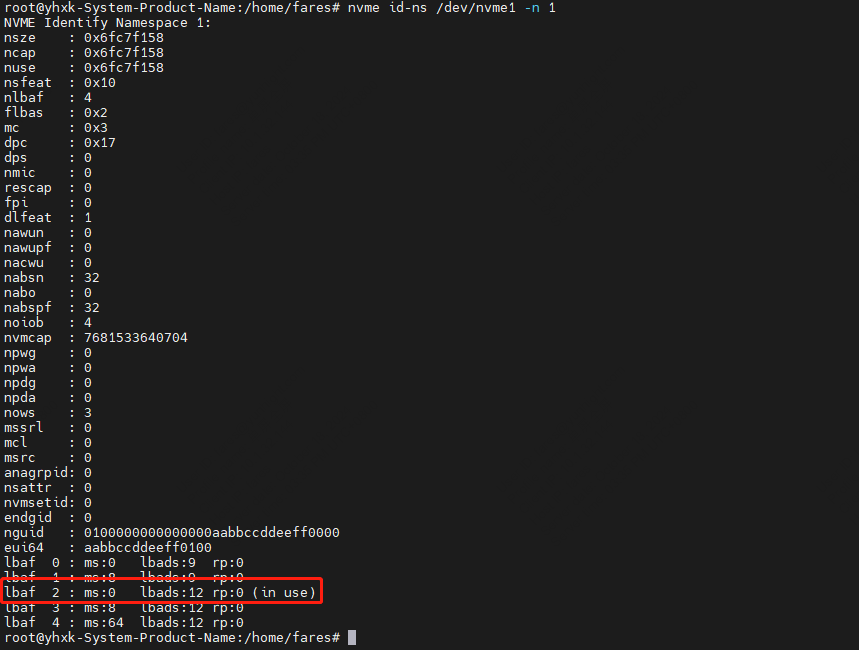

首先，使用Identify命令查看支持的lbaf格式以及當前使用的格式。如下圖所示，目前格式為Sector Size=4096，Metadata Size=0。

nvme list命令顯示也符合上述描述：

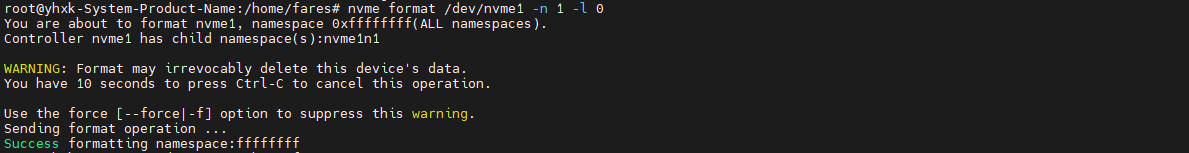

接著，輸入nvme format命令，指定nsid=1，格式索引為0（代表Sector Size=512，Metadata Size=0），切換成功后，日志顯示相應信息：

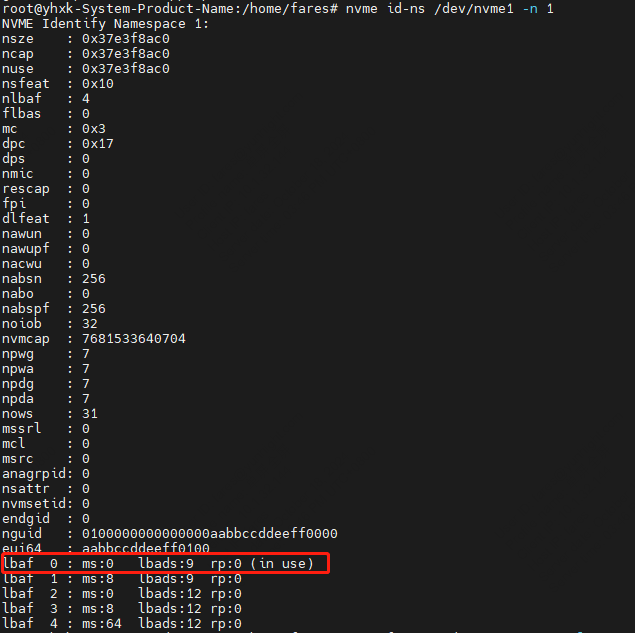

最后，再次使用Identify命令查看支持的lbaf格式及當前使用的格式，如下圖所示，顯示目前格式為Sector Size=512，Metadata Size=0：

通過使用Format NVM命令，可以在SSD所支持的不同格式之間切換，實現低級格式化的功能。由于格式化操作會擦除盤上原有的數據，因此在執行格式化之前，務必將所有的重要數據進行備份，以防數據丟失。
