本文將為您詳細介紹三種主要的SSD接口協議：SAS、SATA和NVMe。

1 SAS（Serial Attached SCSI）

1.1 SAS誕生背景

SAS，即串行連接SCSI（Serial Attached SCSI），是一種高性能接口協議，廣泛應用于企業級存儲解決方案。SAS誕生于并行總線技術達到發展瓶頸的背景，當時并行總線的帶寬已接近極限，而其他串行總線技術（如Fibre Channel、InfiniBand和Ethernet等）在存儲應用中存在明顯不足：

• FC：價格昂貴，適用于復雜組網和遠距離傳輸場景

• InfiniBand：組網復雜且價格昂貴

• iSCSI：時延高，傳輸速率慢

為克服這些問題，SAS協議的設計目標是提供高帶寬、高可靠性和高擴展性，通過采用串行技術以獲得更高的傳輸速率和更好的擴充性，并兼容SATA硬盤。SAS采用點對點架構，支持全雙工模式，傳輸速率高達3Gbps、6Gbps、12Gbps甚至更高，成為數據中心和服務器環境的理想選擇。

1.2 SAS協議層次

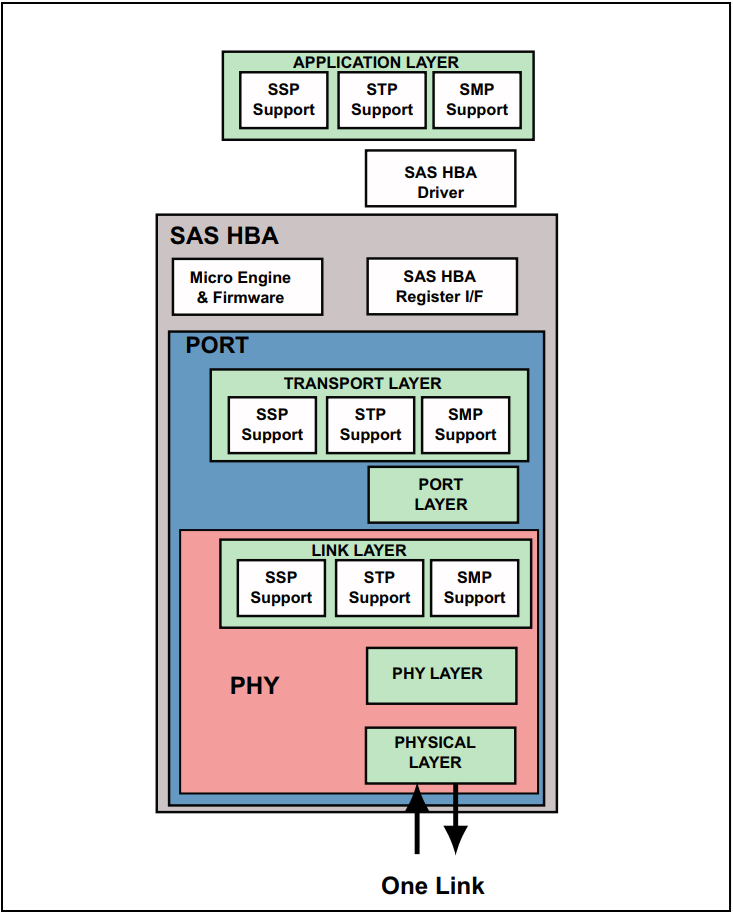

下圖是一個帶有一個Narrow Port設備的SAS協議棧：

其中，

• SSP：Serial SCSI Protocol，串行SCSI協議，用于在串行連接上傳輸SCSI命令。它使得SAS系統能夠高效地與各種存儲設備通信，提供高性能、高可用性和高擴展性。

• STP：Serial ATA Tunneled Protocol，SATA通道協議，允許SAS發起者（Initiator）通過擴展器（Expander）與SATA設備通信。它使得SAS系統能夠與SATA設備無縫集成。

• SMP：Serial Management Protocol，串行管理協議，用于發現和管理SAS系統中的Expander擴展器以及背板設備。

1.3 SAS協議特點

• 允許與多個設備進行全速通信

• 支持多個窄端口捆綁形成寬端口

• 全雙工

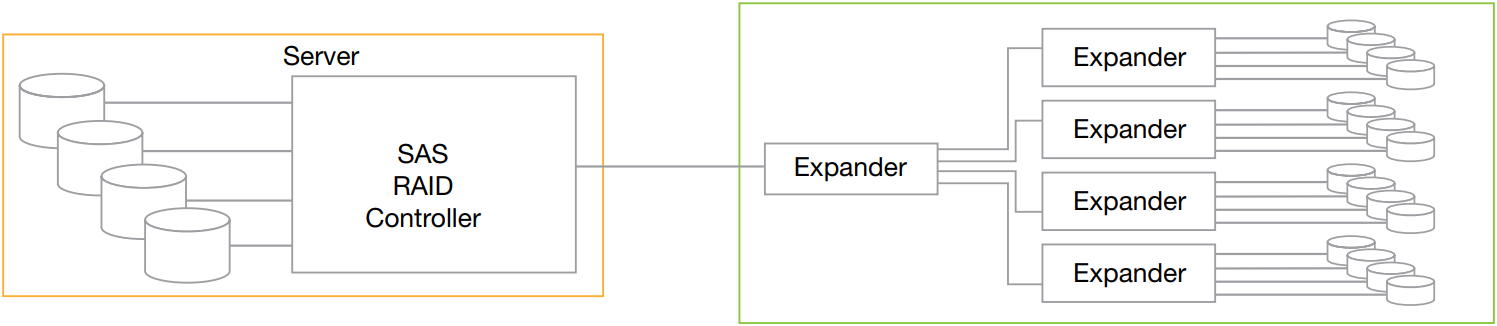

• 可通過擴展器（Expander）進行接口擴展，單個SAS域最多可以連接16384個磁盤設備，具有非常好的擴展能力：



1.4 SAS物理接口形式

SAS驅動器插頭連接器：

SAS驅動器背板插座：

1.5 SAS應用場景

• 企業級服務器和存儲系統

• 大型數據中心

• 高性能計算和數據密集型應用

2 SATA（Serial ATA）

2.1 SATA誕生背景

ATA（Advanced Technology Attachment）是一種歷史悠久的接口標準，用于定義硬盤等存儲設備與CPU的連接方式。ATA最初為并行接口（PATA），與許多其他IO接口一樣，PATA有一個高速串行的“表親”，稱為串行ATA（SATA）。SATA設計初衷是為與ATA/ATAPI 6規范的軟件兼容，同時解決以下問題：

• 減少引腳數量以降低成本
• 更小的芯片尺寸、更低的電壓

• 提高驅動器和主機適配器之間的傳輸速度

• 增強可靠性

• 改進電纜/連接器

• 將ATA應用于服務器環境

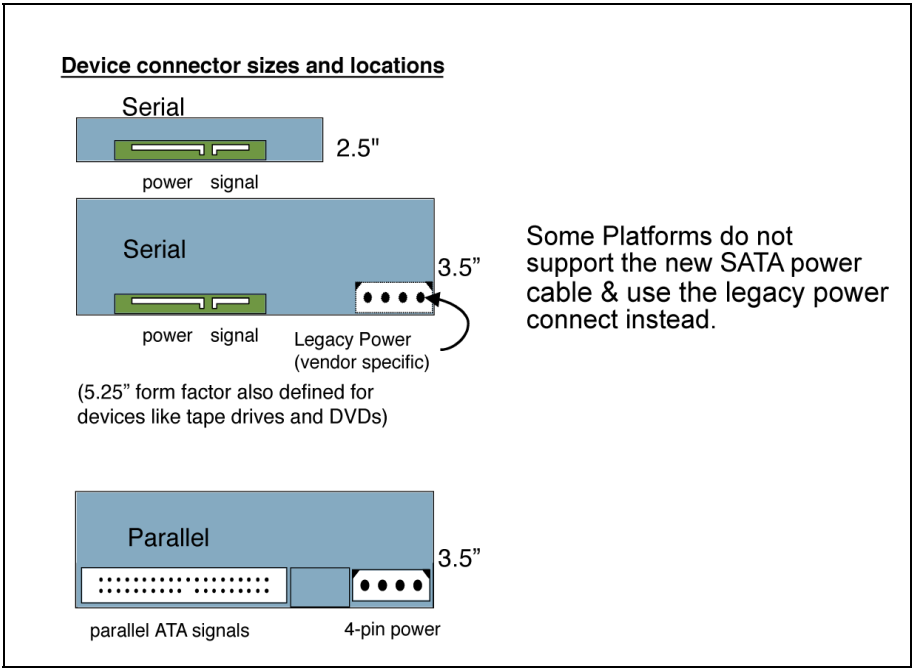

以下是SATA和PATA物理接口對比圖：

目前，SATA仍是一種廣泛應用于個人電腦和消費級存儲設備的接口協議，因其設計簡單、成本低和兼容性良好而備受青睞。

2.2 SATA的演進

SATA 自誕生以來，已經發展到第三代，從 SATA I 演進至 SATA III：

• SATA 1（版本1.x）接口，正式名稱為SATA 1.5Gbps，支持150MB/s帶寬。

• SATA II（版本2.x）接口，正式名稱為SATA 3Gbps，支持300MB/s帶寬。

• SATA III（版本3.x）接口，正式名稱為SATA 6Gbps，支持600MB/s帶寬。

SATA II具備向下兼容SATA I接口的功能，SATA III則向下兼容SATA I和SATA II接口。然而，由于接口速度的限制，驅動器的最大速度會受到相應影響。

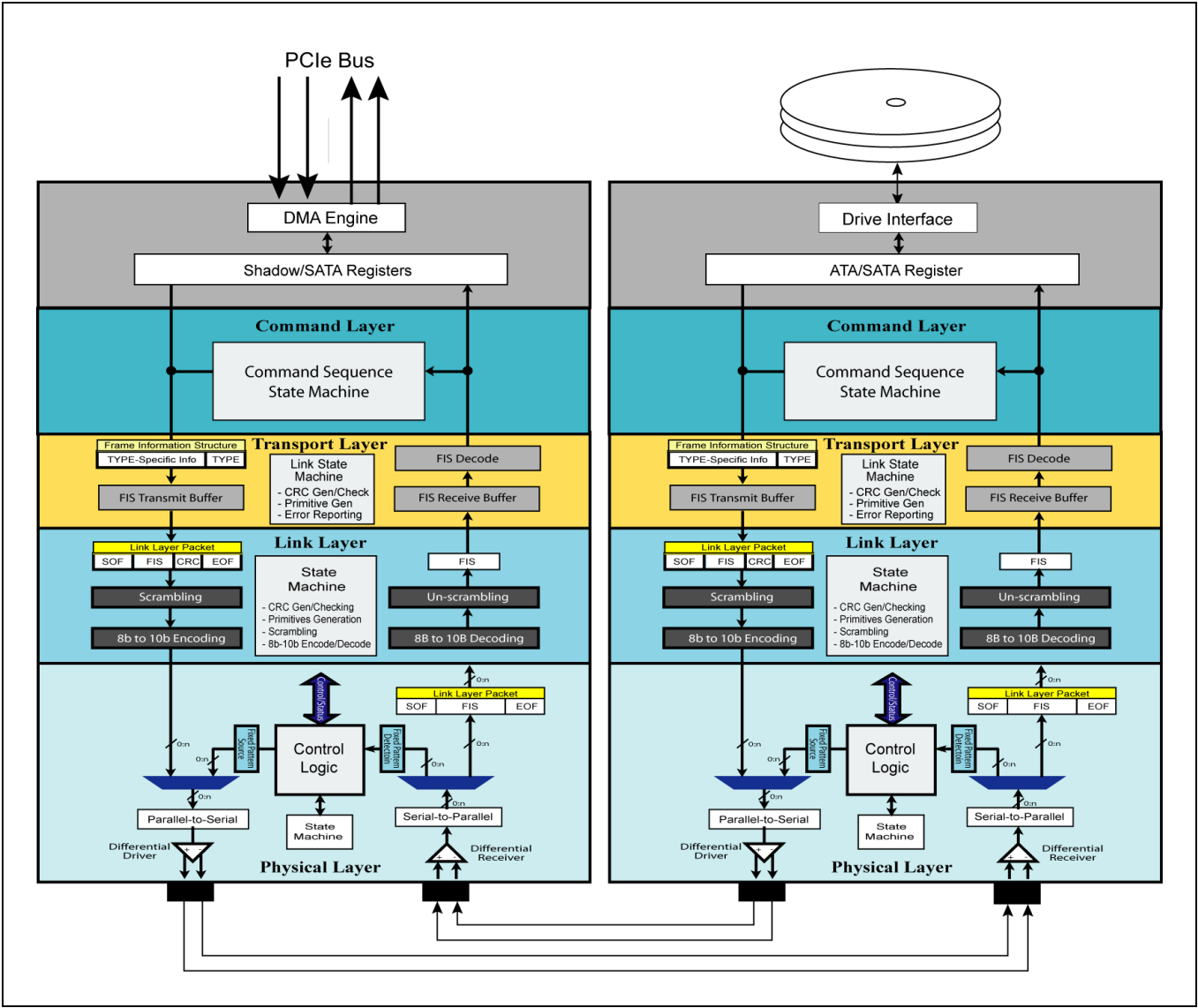

2.3 SATA協議層次

2.4 SATA物理接口

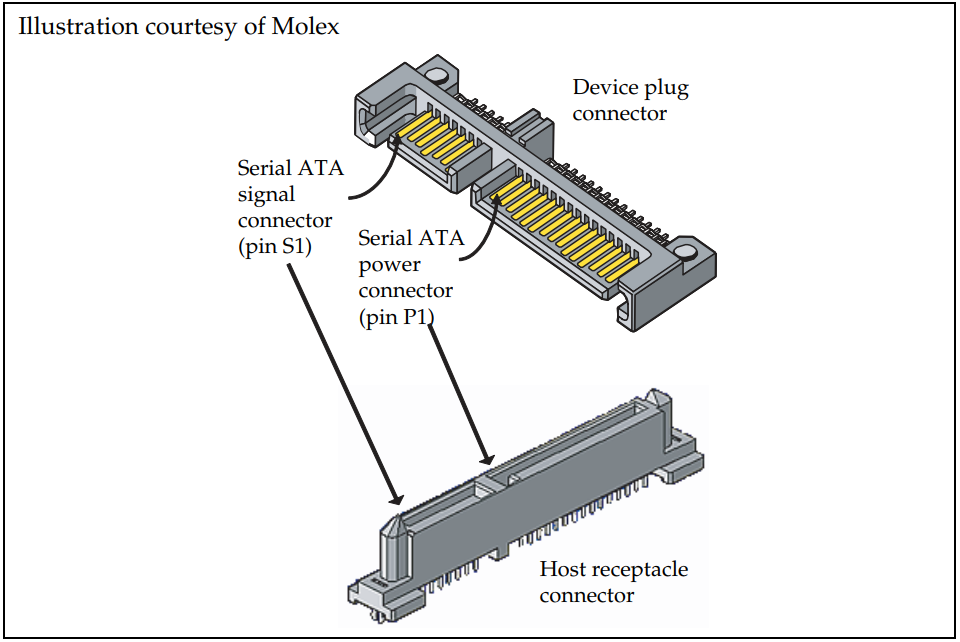

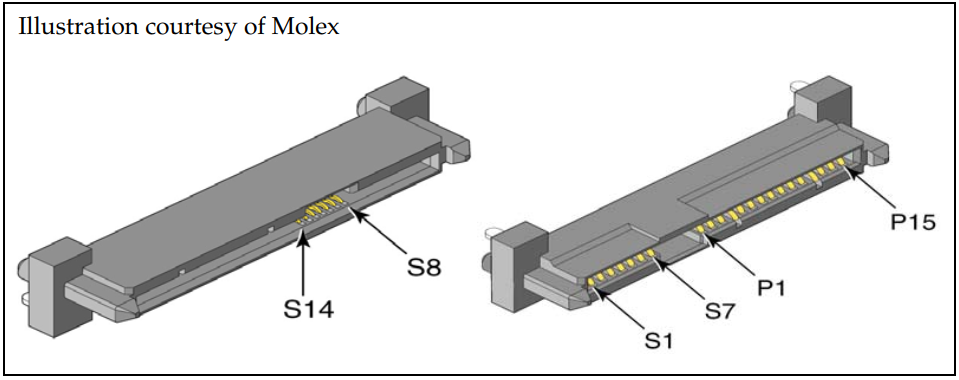

SATA數據及電源連接器，如下圖所示：

2.5 SATA的特點

• 低成本：相較于SAS和NVMe硬盤，SATA硬盤成本更低，適用于普通用戶和中小企業。

• 中等性能：SATA硬盤的數據傳輸速度和IOPS低于SAS和NVMe硬盤，但可滿足大多數日常應用需求。

• 單設備連接：SATA接口一般只支持單設備的連接。

3 NVMe（Non-Volatile Memory Express）

3.1 NVMe誕生背景

為提升性能，SATA II引入了AHCI（Advanced Host Controller Interface）協議，支持NCQ（Native Command Queuing）功能和熱插拔技術。NCQ最大隊列深度為32，即主機最多可以向HDD或者SSD發送32條命令執行。相較于傳統硬盤逐條執行命令的方式，這種改進顯著提升了硬盤性能。AHCI能夠滿足HDD和早期SSD的性能需求，系統性能的瓶頸集中在硬盤端（低速和高延時）。

隨著SSD技術的飛速發展，SSD盤性能飆升，底層閃存的帶寬越來越寬，介質訪問延時越來越低，系統性能瓶頸已經由存儲介質本身轉移到了上層的接口和協議。于是，專為SSD設計的NVMe協議應運而生。

NVMe（Non-Volatile Memory Express）是一種基于PCIe接口的協議標準。它在設計之初就充分考慮了PCIe SSD的低延時和高并行性，同時也針對當代處理器、平臺以及應用的并行特性進行了優化。

3.2 NVMe相對AHCI的優勢

3.3 NVMe協議架構及命令集

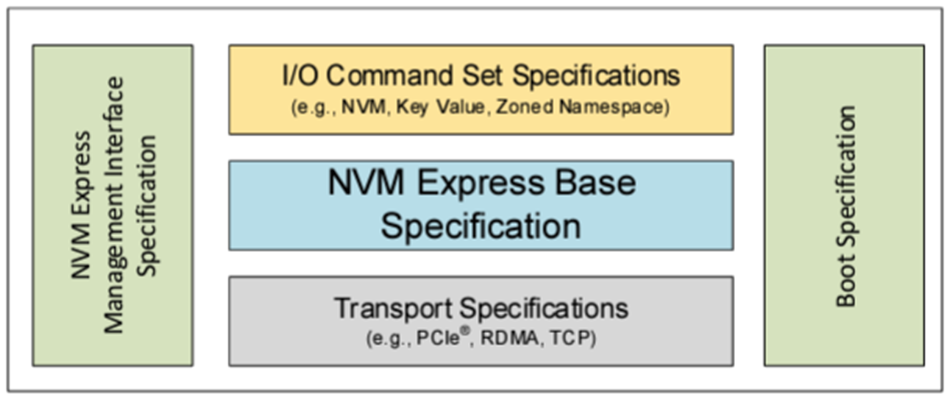

NVMe協議由一個龐大的家族組成，包括基礎規范、I/O命令集、傳輸規范和管理規范等，具體結構如下圖所示：

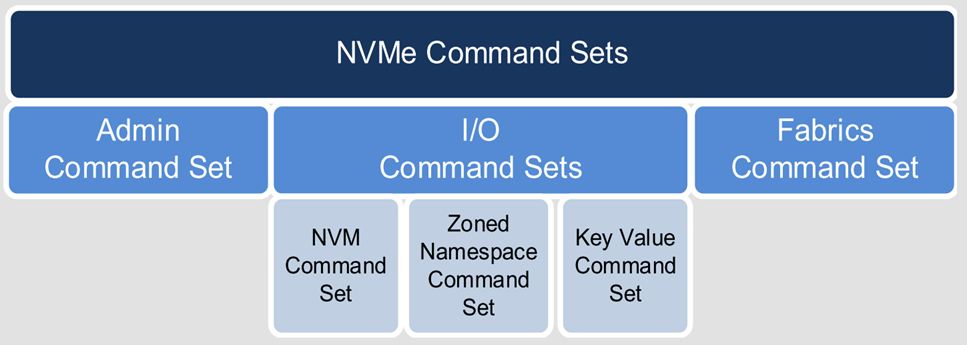

其中，命令集規范包含如下類型：

在2024.01.16新加入了Subsystem Local Memory Command Set和Computational Programs Command Set規范，可見，NVMe協議仍在持續演進發展中。

3.4 NVMe協議特點

• 高帶寬：NVMe支持高達32Gbps的數據傳輸速率，遠超SAS和SATA。

• 低延遲：NVMe協議優化了命令隊列和處理機制，顯著降低數據傳輸延遲。

• 多隊列支持：NVMe支持多個命令隊列，提高并發處理能力，顯著提升系統性能。

• 靈活的擴展性：NVMe支持多種物理接口，包括M.2、U.2和PCIe插槽，提供了靈活的安裝選項。

4 三種協議的選擇

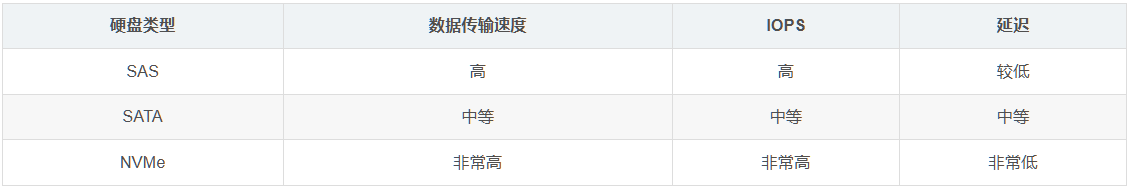

SAS、SATA和NVMe接口的SSD在性能上有顯著差異：

選擇合適的SSD接口協議需要根據您的具體需求和應用場景來決定：

• 企業級應用：如果您需要高性能、高可靠性和高擴展性的存儲解決方案，SAS和NVMe是理想選擇。SAS適合傳統的服務器和存儲系統，而NVMe則更適合需要極致性能的高性能計算和數據中心應用。

• 個人和消費級應用：如果您需要高性價比、安裝和維護簡便的存儲解決方案，SATA是理想選擇。SATA接口的廣泛兼容性和使用簡易性使其成為個人電腦和消費級存儲設備的首選。

• 高性能需求：如果您對數據傳輸速率和低延遲有極高要求，NVMe是理想選擇。

NVMe協議憑借其出色的性能和低延遲特性，在高性能計算和數據密集型應用中表現出色。

無論您是企業用戶還是個人用戶，選擇合適的SSD接口協議都是確保數據存儲系統性能和可靠性的重要一步。SAS、SATA和NVMe協議各具優勢，適用于不同的應用場景。希望本文能幫助您更好地了解這些接口協議，從而根據存儲需求做出明智的選擇。

---
